Voller Klang im Raum, und an der Wand nur glatte Farbe: Der JBL Conceal C83 unsichtbare Lautsprecher ist das 3-Wege-Modell der Conceal-Serie. Er wird in Wand oder Decke eingesetzt, verspachtelt und überstrichen. Hinter der Farbe arbeiten ein 203-mm-Tieftöner und zwei Wandler für Mittel- und Hochton. Deshalb spielt er mit Volumen und Tiefgang, ohne dass Sie ihn sehen. Der Preis gilt pro Stück.

Prinzip
3Wege
Frequenzgang
45Hz – 20 kHz
Ausschnitt
562 × 406mm
Einbautiefe
86mm
Was den JBL Conceal C83 besonders macht

Technik
Drei Wege hinter einer glatten Fläche

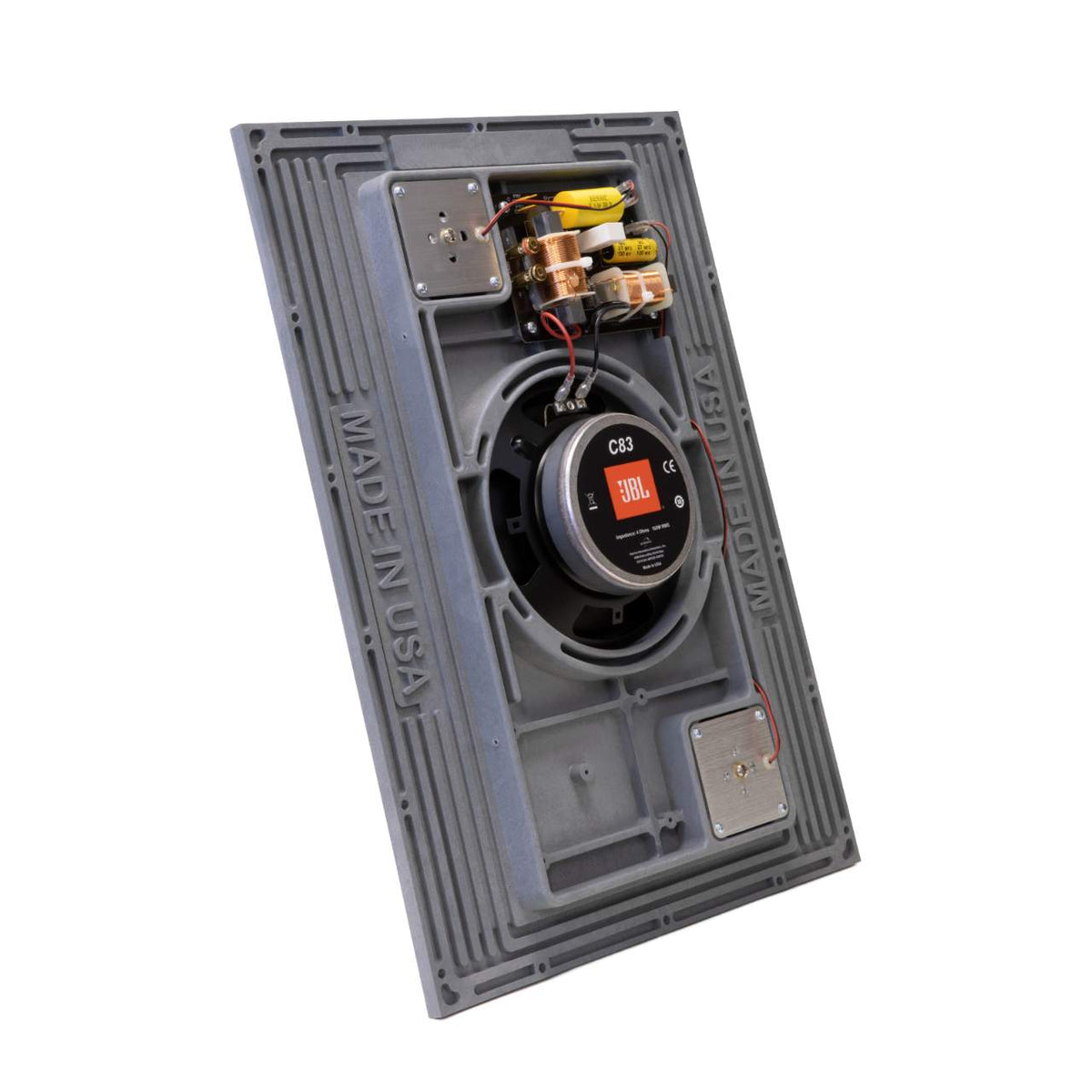

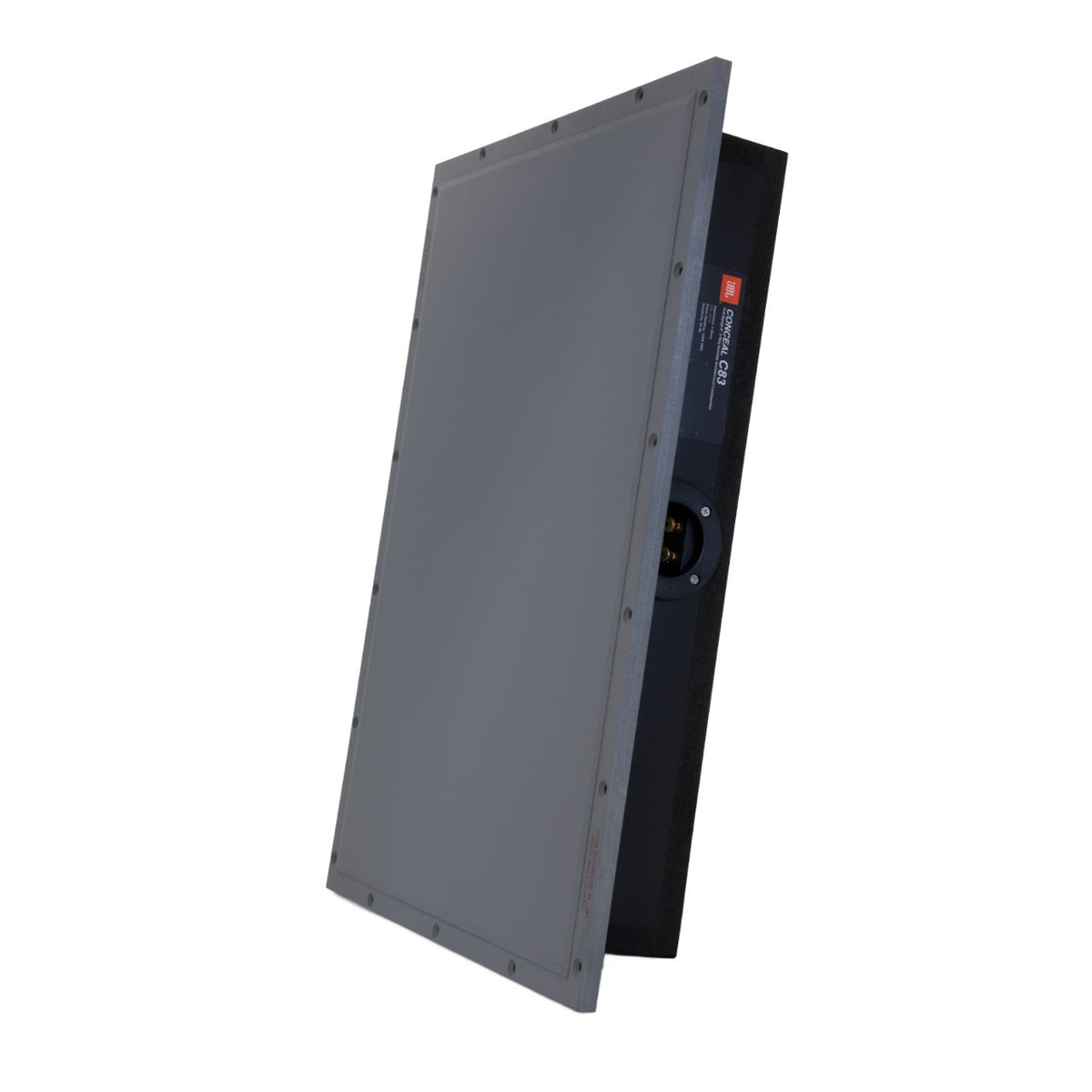

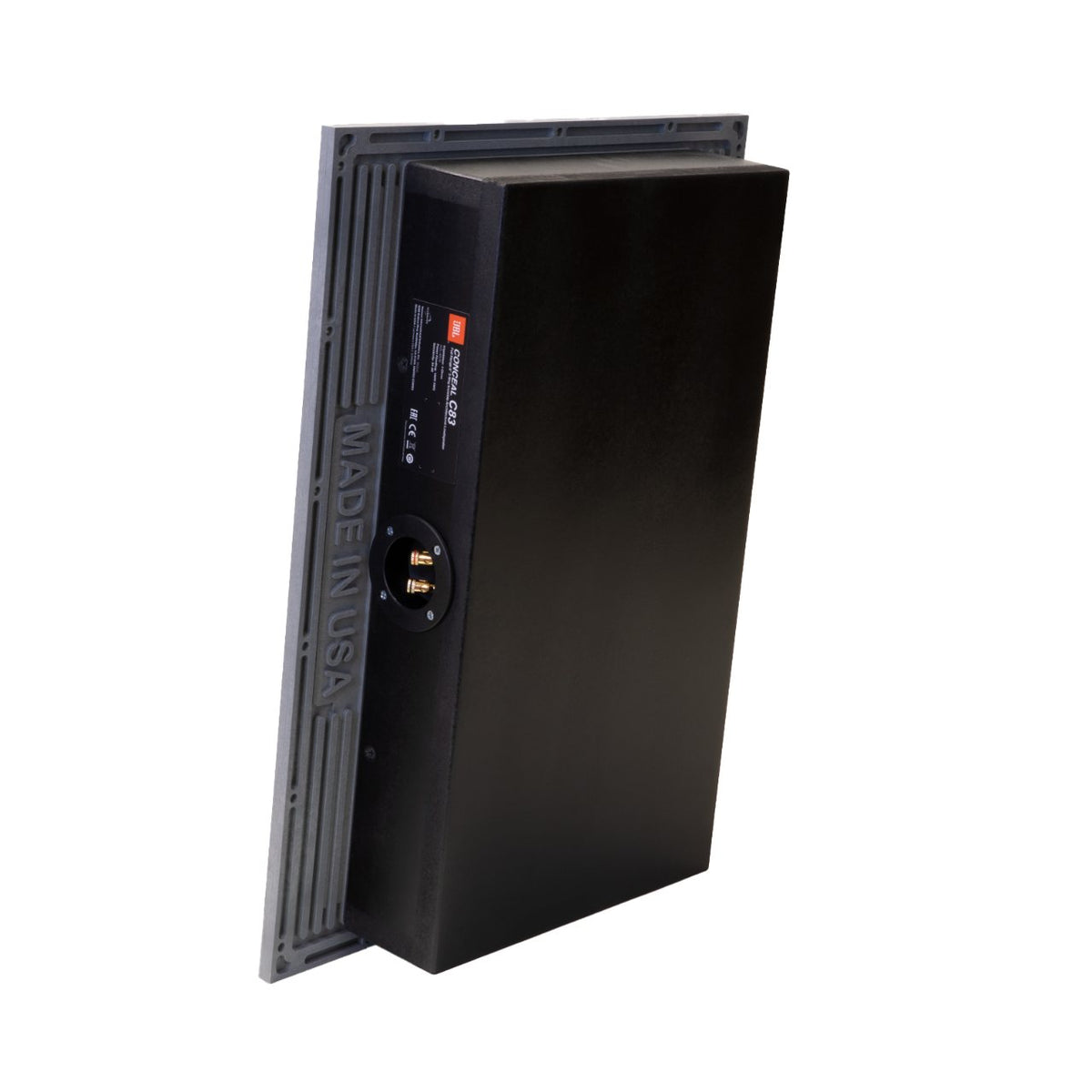

Herzstück ist eine patentierte, formgepresste Schallwand mit FidelityGlass-Akustikpanel als Front. Dahinter arbeiten ein 203-mm-Tieftöner (8 Zoll) mit 38-mm-Schwingspule, ein Mitteltonwandler mit 30-mm-Schwingspule und ein Hochtonwandler mit 25-mm-Schwingspule, beide mit Neodym-Magnet. Die Weiche trennt bei 500 Hz. Ein geschlossenes Rückgehäuse aus Holz ist integriert und mindert die Schallübertragung in Nachbarräume.

Einbau
So verschwindet der Lautsprecher in der Wand
Das Panel wird wie ein Stück Gipskarton eingesetzt. Ein steifer Rahmen trägt die Chassis und wird direkt am Ständerwerk verschraubt, die Kanten liegen bündig mit der Wandplatte. Danach schließen Sie die Fugen mit Gewebeband und Fugenmasse, schleifen und streichen oder tapezieren. JBL empfiehlt mindestens drei dünne Schichten luftgetrockneter Spachtelmasse mit je 24 Stunden Trockenzeit. Auf der Panelfläche selbst sollen höchstens 2 mm Material liegen.

Oberfläche
Bereit für Farbe, Tapete und Furnier
Nach dem Schleifen grundieren Sie Panel und Wand mit einer wasserbasierten Haftgrundierung. Danach sind leichte Strukturen, Tapete, Furnier oder eine glatte Oberfläche in höchster Spachtelqualität (Level 5) möglich. Schwere Strukturen und Kellenputze empfiehlt JBL nicht.

Abstrahlung
Breite Abstrahlung für freie Platzierung
Der Schall wird über eine große Fläche halbkugelförmig abgestrahlt. Deshalb können Sie den C83 dort einbauen, wo er akustisch und optisch am besten passt, in der Wand neben dem Fernseher oder in der Decke über dem Sofa. JBL nennt im Raum gemessen 45 Hz bis 20 kHz (–6 dB) und 84 dB (1 W, 1 m).
Praxis-Tipps
So holen Sie das Beste aus dem JBL Conceal C83 heraus
Unsichtbare Lautsprecher brauchen Planung vor dem Einbau. Diese drei Punkte helfen dabei.
Früh planen
Im Neubau setzen Sie während der Vorverkabelung die Montageplatte JBL Conceal C22PCB als Platzhalter. Die Trockenbauer beplanken darum herum, und der Lautsprecher kommt erst kurz vor dem Spachteln.
Nachrüsten wie ein Wandflicken
In eine fertige Wand sägen Sie einen Ausschnitt von 562 × 406 mm (H × B) nach Schablone, ergänzen Querhölzer und verschrauben das Panel. Die Einbautiefe beträgt 86 mm.
Verstärker mit Reserven
Wählen Sie einen Verstärker für 4 Ohm mit 50–160 W RMS. Zwei selbstrückstellende Schutzschaltungen schützen die Chassis. Spricht eine an, kehrt der Klang nach etwa 5 bis 10 Minuten zurück.
Der passende Verstärker zum JBL Conceal C83
Der Conceal C83 arbeitet an 4 Ohm, JBL empfiehlt 50–160 W RMS Verstärkerleistung. Deshalb passen diese Geräte aus unserem Sortiment, die für 4 Ohm ausgelegt sind. Im Heimkino übernimmt der AV-Receiver auch Decodierung und Einmessung.

JBL MA710 7.2-Kanal AV-Receiver
- 110 W an 8 Ohm, 160 W an 4 Ohm
- Dolby Atmos und DTS:X, bis 5.1.2
- EZ Set EQ und MM-Phono-Eingang

JBL Synthesis SDA-7120
- sieben Kanäle in Class G
- 140 W an 4 Ohm je Kanal (alle 7 belastet)
- Eingänge XLR, Cinch und Dante

JBL DA850 8-Kanal-Verstärker
- 8 Kanäle in 4 Zonen, Class D
- 50 W an 8 Ohm, 110 W an 4 Ohm je Kanal
- Signalerkennung und 12-V-Trigger, 1 HE
JBL Conceal C83, JBL Conceal C62 oder JBL Conceal C86 – welcher passt zu Ihnen?
JBL Conceal C83
- unsichtbar, 3 Wege, 203-mm-Tieftöner
- 45 Hz – 20 kHz, 4 Ohm, 50–160 W
- Ausschnitt 562 × 406 mm, 86 mm tief
- unsichtbar, 2 Wege, 165-mm-Tieftöner
- 45 Hz – 20 kHz, 4 Ohm, 50–100 W
- Ausschnitt 305 × 406 mm, 86 mm tief
- unsichtbar, 3 Wege auf zwei Panels
- 45 Hz – 20 kHz, 4 Ohm, 50–200 W
- Ausschnitte 305 × 406 und 562 × 406 mm
Für unsichtbaren Tiefbass ergänzt das JBL Conceal C82W die Serie. Weitere Modelle finden Sie unter Unsichtbare Lautsprecher.
Für wen ist der JBL Conceal C83 gemacht?
Der Conceal C83 passt perfekt, wenn Sie …
- Lautsprecher unsichtbar in Wand oder Decke möchten, aber mit Volumen und Tiefgang
- ein unsichtbares Heimkino oder Stereo im Wohnzimmer planen
- mit dem Trockenbau ohnehin Wände neu beplanken
Ein anderes Modell passt besser, wenn …
- die Wandfläche knapp ist – dann ist der kompakte JBL Conceal C62 die bessere Wahl
- noch mehr Leistung gefragt ist – dann passt der JBL Conceal C86 mit zwei Panels
- schwere Strukturputze an der Wand geplant sind – die empfiehlt JBL nicht
Warum Cine Craft Ihr richtiger Partner für den JBL Conceal C83 ist
Einen unsichtbaren Lautsprecher bekommen Sie bei vielen Händlern. Bei uns erhalten Sie zusätzlich Beratung, Planung und Installation aus einer Hand. Dadurch passt der JBL Conceal C83 am Ende wirklich zu Ihrem Raum.
22 Jahre Fachhandel
Wir haben bereits mehr als 4.000 Heimkinos und Wohnzimmerkinos installiert.
Live erleben
Hören Sie Einbau- und unsichtbare Lautsprecher live in unseren Fachgeschäften in Bremen und Hamburg (Seevetal). Fragen Sie vorab, welche Modelle wir gerade vorführen.
Beratung für Ihren Raum
Wir planen Positionen, Rohbau-Platten, Kabelwege und Verstärker – am besten schon vor dem Trockenbau, per Plan oder vor Ort.
Auf Wunsch fertig installiert
Wir übernehmen Planung, Einbau, Verkabelung und Einmessung und stimmen uns mit Ihrem Trockenbauer ab. Mehr dazu unter Installationsservices.
Häufige Fragen zum JBL Conceal C83
Wird der Conceal C83 einzeln oder als Paar verkauft?
Der Preis gilt pro Stück. Für Stereo bestellen Sie zwei Lautsprecher.
Ist der Lautsprecher nach dem Einbau wirklich unsichtbar?
Ja. Das Panel wird verspachtelt und gestrichen oder tapeziert. Danach sehen Sie nur die Wandfläche.
Welchen Ausschnitt brauche ich?
562 × 406 mm (H × B). Das Panel misst 559 × 403 × 98 mm.
Wie viel Einbautiefe braucht er?
Die Einbautiefe beträgt 86 mm.
Wie dick darf die Farbe oder Spachtelmasse sein?
Auf der Panelfläche sollen höchstens 2 mm Material liegen. JBL empfiehlt mindestens drei dünne Schichten luftgetrockneter Spachtelmasse.
Welche Oberflächen sind möglich?
Leichte Strukturen, Tapete, Furnier oder eine glatte Oberfläche in Level 5. Schwere Strukturen und Kellenputze empfiehlt JBL nicht.
Welchen Verstärker brauche ich?
Einen Verstärker für 4 Ohm mit 50–160 W RMS, zum Beispiel den JBL MA710 7.2-Kanal AV-Receiver.
Was passiert bei zu viel Leistung?
Zwei selbstrückstellende Schutzschaltungen greifen. Der Klang wird leiser oder setzt kurz aus und kehrt nach etwa 5 bis 10 Minuten zurück.
Gibt es eine Montageplatte für den Neubau?
Ja, die JBL Conceal C22PCB dient als Platzhalter, bis der Lautsprecher eingesetzt wird.
Wie schwer ist der Conceal C83?
Er wiegt 9,9 kg. Er wird deshalb direkt am Ständerwerk verschraubt.
Dringt Schall in den Nachbarraum?
Das integrierte, geschlossene Rückgehäuse aus Holz mindert die Schallübertragung in Nachbarräume.
Lieferumfang und passendes Zubehör zum JBL Conceal C83
Im Lieferumfang enthalten
- 1 Lautsprecherpanel mit Rückgehäuse
- 8 Distanzstücke für den Gipskarton
- 19 Gipskartonschrauben
- Bedienungsanleitung
Passendes Zubehör
- JBL Conceal C22PCB – Montageplatte für den Rohbau (C83, LF-Panel des C86)
- Unsichtbarer Subwoofer: JBL Conceal C82W
Noch unentschlossen? Wir beraten Sie gern persönlich in Bremen oder Hamburg (Seevetal), telefonisch oder per Kontakt. Weitere Modelle finden Sie unter Unsichtbare Lautsprecher, unsere Planung unter Heimkinobau.
| Bauart | unsichtbarer Einbaulautsprecher (Wand, Decke) |
|---|---|
| Prinzip | 3-Wege, formgepresste Schallwand, geschlossenes Rückgehäuse aus Holz |
| Hochtöner | Wandler mit 25-mm-Schwingspule und Neodym-Magnet |
| Mitteltöner | Wandler mit 30-mm-Schwingspule und Neodym-Magnet |
| Tieftöner | 203 mm (8") mit 38-mm-Schwingspule |
| Frequenzgang | 45 Hz – 20 kHz (-6 dB, im Raum gemessen) |
| Wirkungsgrad | 84 dB/1 W/1 m (im Raum gemessen) |
| Impedanz | 4 Ohm |
| Empfohlene Verstärkerleistung | 50–160 W RMS |
| Übergangsfrequenz | 500 Hz |
| Oberfläche | FidelityGlass, überstreichbar (verspachtelt und gestrichen) |
| Einbauausschnitt (H × B) | 562 × 406 mm |
| Einbautiefe | 86 mm |
| Abmessungen Panel (H × B × T) | 559 × 403 × 98 mm |
| Gewicht | 9,9 kg |
| Montageplatte | JBL C22PCB |
| Schutzschaltung | zwei selbstrückstellende Schutzschaltungen (Tiefton, Mittel-/Hochton) |
| Anschlüsse | vergoldete, federbelastete Klemmen |
| Versandgewicht | 11,5 kg |
| Farbe | Grau, überstreichbar |
| Verkaufseinheit | Stück |
