LEA CS1504 4-Kanal DSP-Verstärker

LEA CS1504 – 4-Kanal-DSP-Verstärker mit Netzwerk- und Cloud-Anbindung

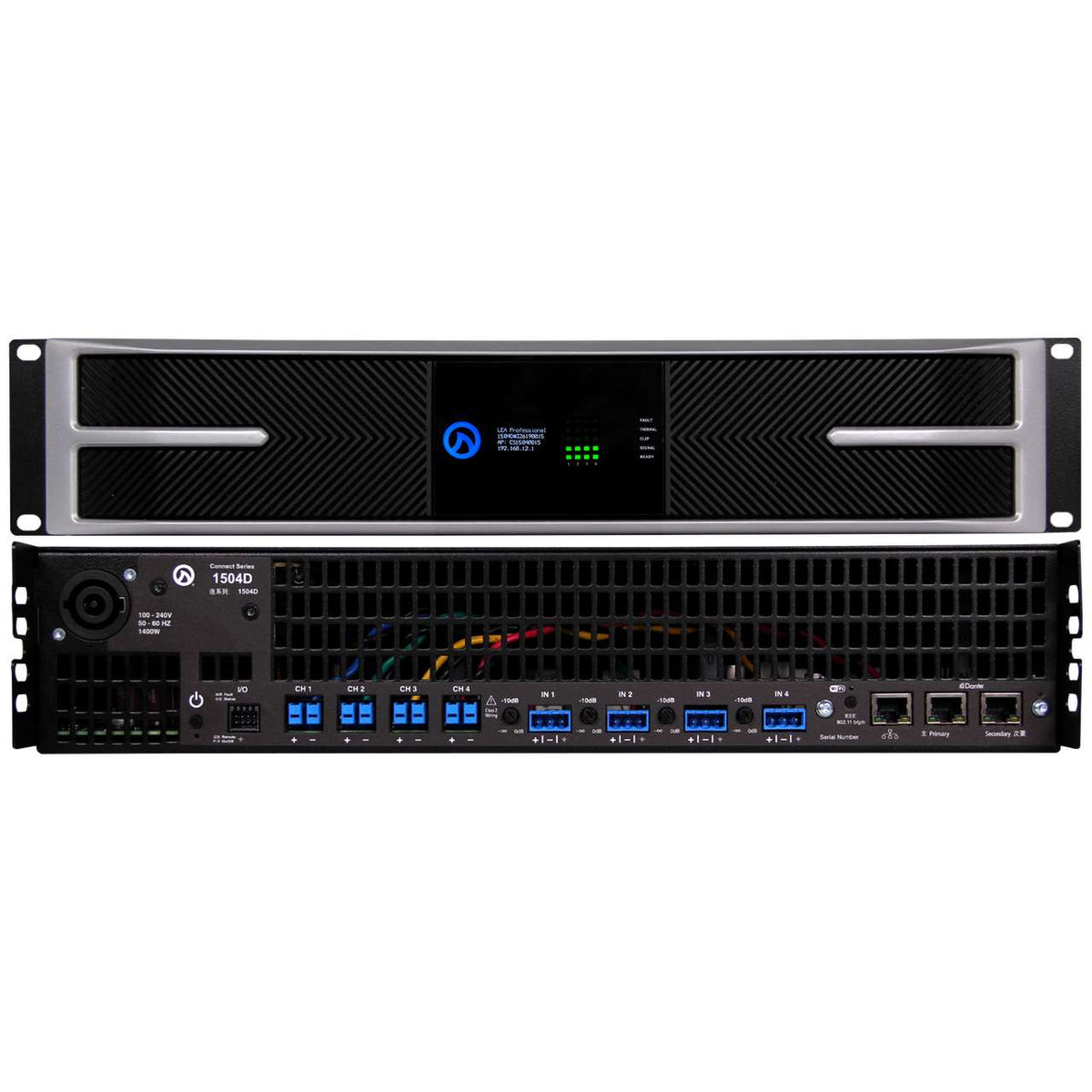

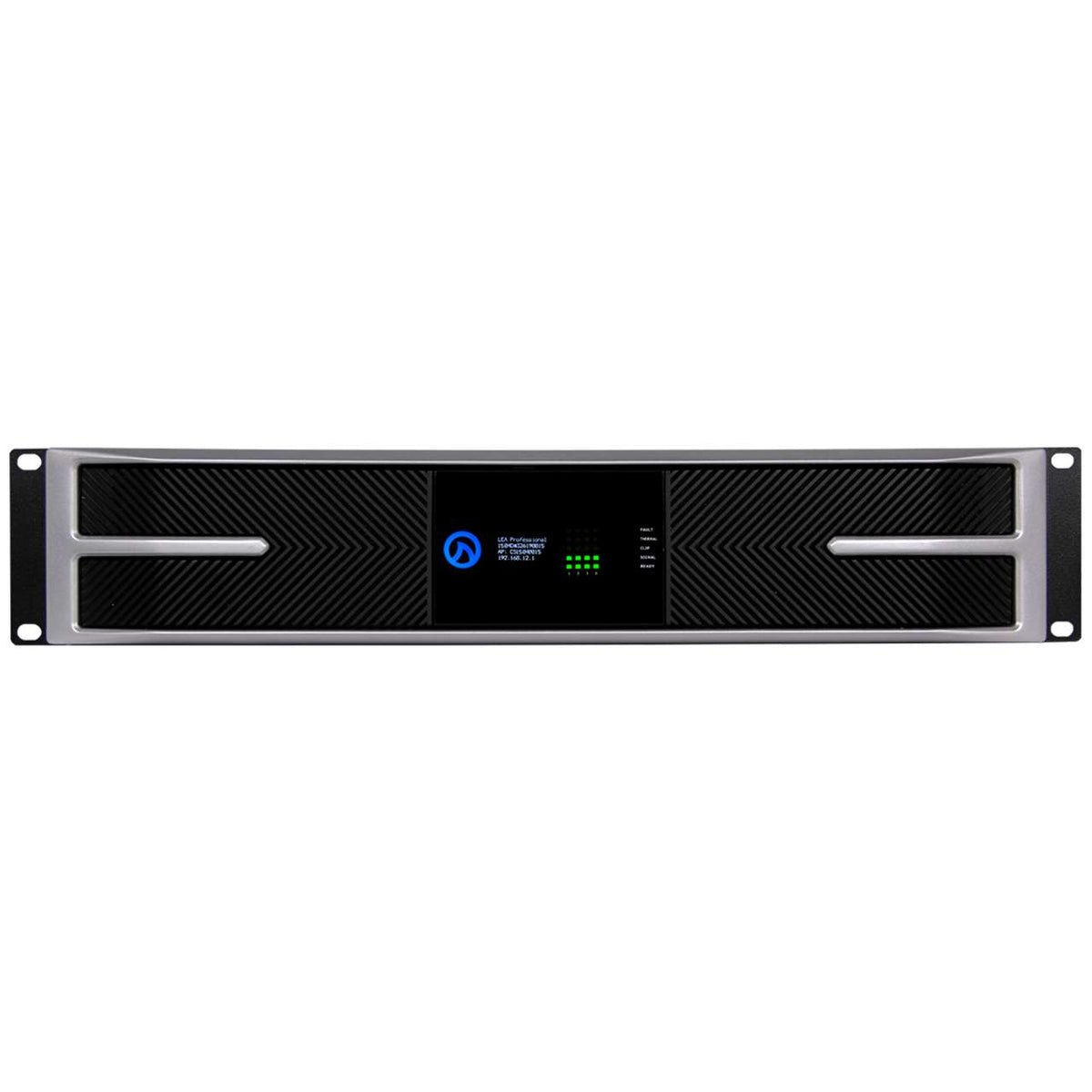

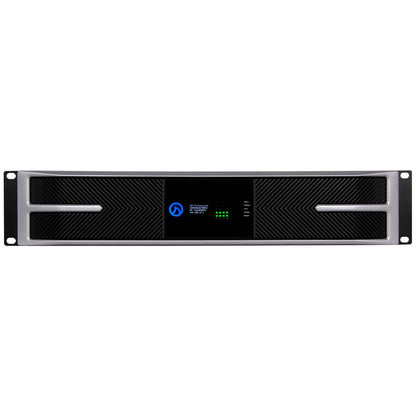

Der LEA CS1504 ist ein 4-Kanal-DSP-Verstärker aus der Connect Series von LEA Professional für fest installierte Beschallungsanlagen. Er liefert 4 x 1500 W an 2, 4 oder 8 Ohm oder gebrückt 2 x 3000 W. Jeder Kanal lässt sich wahlweise niederohmig oder direkt an 70-V-/100-V-Linien betreiben. Erhältlich als Ausführung Analog (Network Connect, symmetrische Analogeingänge) oder Dante (Dante Connect, zusätzlich 8 x 8 Dante-Kanäle, AES67-kompatibel).

Ausstattung

• 4 Class-D-Endstufenkanäle mit Smart Power Bridge
• Je Kanal umschaltbar zwischen niederohmigem Betrieb und 70 V/100 V
• Integrierter 96-kHz-DSP (Analog Devices Sigma): DSP mit Presets oder frei konfigurierbar, Eingangsmatrix, Delay, Limiter, 8-Band parametrischer EQ pro Kanal
• Frequenzweichen mit 6 bis 48 dB/Oktave (Linkwitz-Riley, Butterworth), zusätzlich linearphasige FIR-Filter
• Netzwerk über Ethernet, vorhandenes WLAN oder eingebauten WLAN-Access-Point; Bedienung per Web-Oberfläche im Browser ohne Softwareinstallation
• Fernsteuerung und Überwachung über LEA Cloud, Einbindung in Steuerungen per API
• Autosense-Funktion, Trigger-In/Out sowie externer I/O-Anschluss für Fern-Ein/Aus und Störmeldung

Technische Daten

• Kanäle: 4
• Leistung an 2/4/8 Ohm: 4 x 1500 W
• Leistung gebrückt: 2 x 3000 W
• Leistung an 70 V/100 V: 4 x 1500 W
• Eingänge: 4 x symmetrisch analog, Eingangsempfindlichkeit 26 dB oder 34 dB wählbar
• Dante (nur Ausführung Dante): 8 x 8 Kanäle, 48 kHz oder 96 kHz, AES67 über Dante Controller
• Frequenzgang: 20 Hz – 20 kHz (± 0,5 dB an 4 Ohm, 8 Ohm, 70 V, 100 V)
• Klirrfaktor (THD+N): 0,1 %
• Signal-Rausch-Abstand: 105 dB
• Ausgangsdelay: 4 s pro Kanal
• Netzspannung: 100 – 240 V AC, 50/60 Hz, Schaltnetzteil mit PFC
• Kühlung: Lüfter mit variabler Drehzahl, Luftführung von vorn nach hinten
• Maße (B x T x H): 48,2 x 36,2 x 8,8 cm (19", 2 HE)
• Gewicht: 11,8 kg
